Linux字符设备驱动开发

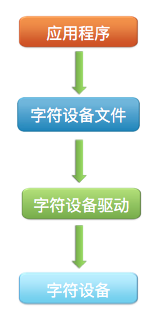

字符设备是Linux内核中按字节顺序读写的设备。字符设备需要与/dev目录下的设备文件关联,应用程序通过访问设备文件与字符设备完成双向数据通信。结构如图所示:

内核使用设备号来标识设备,设备号分为主设备号和次设备号。主设备号用于标识特定的驱动程序,表示设备类别,次设备号被驱动程序用于识别操作的具体设备。

查看linux/types.h文件:

1
2
3
typedef __u32 __kernel_dev_t;

typedef __kernel_dev_t      dev_t;

再查看linux/kdev_t.h文件:

1
2
3
4
5
6
#define MINORBITS   20
#define MINORMASK   ((1U << MINORBITS) - 1)

#define MAJOR(dev)  ((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev)  ((unsigned int) ((dev) & MINORMASK))
#define MKDEV(ma,mi)    (((ma) << MINORBITS) | (mi))

可知,内核中使用32位无符号整数表示设备号,其中低20位表示次设备号、高12位表示主设备号。

设备号可以由开发者静态指定,也可以由内核动态生成。

静态指定设备号比较简单,但设备号可能已经被其他设备使用,这会导致设备号冲突。可以使用MKDEV宏构造设备号,之后调用register_chrdev_region将设备号注册到内核中。

1
int register_chrdev_region(dev_t from, unsigned count, const char *name);

该API向内核注册从from开始的count个设备号。主设备号不变,次设备号递增。

由内核动态分配设备号可以避免设备号冲突:

1
int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name);

该API请求内核分配count个设备号,且次设备号从baseminor开始。

设备号确定后,需要将设备号与字符设备关联。内核中使用cdev结构表示字符设备。字符设备需要与相应的设备文件进行关联。设备文件的操作由file_operations结构指定。应用程序访问设备文件时,相应系统调用会调用file_operations结构中的回调函数。

关联设备和设备文件操作由cdev_init完成:

1
void cdev_init(struct cdev *p, const struct file_operations *fops);

接着需要调用cdev_add将设备和设备号关联到内核中。注意,cdev_add会立即激活设备。

1
int cdev_add(struct cdev *p, dev_t dev, unsigned count);

更古老的内核代码中使用register_chrdev来完成上述的所有工作:

  • 分配设备号
  • 关联设备与文件操作
  • 关联设备与设备号
1
int register_chrdev(unsigned int major, const char *name, const struct file_operations *fops);

实现设备文件操作的具体回调函数后,基本的字符设备驱动雏形就完成了。

我们的示例代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/cdev.h>
#include <linux/fs.h>
#include <linux/string.h>
#include <linux/uaccess.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("flygoast");
MODULE_DESCRIPTION("A Simple Character Device driver module");

static struct cdev cdev;
static dev_t  devno;

static char tmp[128] = "hello from kernel!";

static int
hello_open(struct inode *inodep, struct file *filep)
{
    printk(KERN_INFO "open\n");
    return 0;
}

static int
hello_release(struct inode *inodep, struct file *filep)
{
    printk(KERN_INFO "release\n");
    return 0;
}

static ssize_t
hello_read(struct file *filep, char __user *buf, size_t count, loff_t *offset)
{
    size_t  avail;

    printk(KERN_INFO "read\n");

    avail = sizeof(tmp) - *offset;

    if (count <= avail) {
        if (copy_to_user(buf, tmp + *offset, count) != 0) {
            return -EFAULT;
        }

        *offset += count;
        return count;

    } else {
        if (copy_to_user(buf, tmp + *offset, avail) != 0) {
            return -EFAULT;
        }

        *offset += avail;
        return avail;
    }
}

static ssize_t
hello_write(struct file *filep, const char __user *buf, size_t count,
            loff_t *offset)
{
    size_t  avail;

    printk(KERN_INFO "write\n");

    avail = sizeof(tmp) - *offset;

    memset(tmp + *offset, 0, avail);

    if (count > avail) {
        if (copy_from_user(tmp + *offset, buf, avail) != 0) {
            return -EFAULT;
        }
        *offset += avail;
        return avail;

    } else {
        if (copy_from_user(tmp + *offset, buf, count) != 0) {
            return -EFAULT;
        }
        *offset += count;
        return count;
    }
}

static loff_t
hello_llseek(struct file *filep, loff_t off, int whence)
{
    loff_t  newpos;

    switch (whence) {
    case 0: /* SEEK_SET */
        newpos = off;
        break;
    case 1: /* SEEK_CUR */
        newpos = filep->f_pos + off;
        break;
    case 2: /* SEEK_END */
        newpos = sizeof(tmp) + off;
        break;
    default:
        return -EINVAL;
    }

    if (newpos < 0) {
        return -EINVAL;
    }

    filep->f_pos = newpos;
    return newpos;
}

static const struct file_operations  fops = {
    .owner = THIS_MODULE,
    .open = hello_open,
    .release = hello_release,
    .read = hello_read,
    .llseek = hello_llseek,
    .write = hello_write,
};

static int __init hello_init(void) {
    int    ret;

    printk(KERN_INFO "Load hello\n");

    devno = MKDEV(111, 0);
    ret = register_chrdev_region(devno, 1, "hello");

    if (ret < 0) {
        return ret;
    }

    cdev_init(&cdev, &fops);
    cdev.owner = THIS_MODULE;

    cdev_add(&cdev, devno, 1);

    return 0;
}

static void __exit hello_cleanup(void) {
    printk(KERN_INFO "cleanup hello\n");
    unregister_chrdev_region(devno, 1);
    cdev_del(&cdev);
}

module_init(hello_init);
module_exit(hello_cleanup);

Makefile文件内容:

1
2
3
4
5
obj-m += hello.o
all:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules
clean:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean

应用程序代码app.c如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <fcntl.h>

char buf[128];

int main()
{
    int fd, m, n;
    fd = open("/dev/hello", O_RDWR);
    if (fd < 0) {
        fprintf(stderr, "open file \"/dev/hello\" failed\n");
        exit(-1);
    }

    printf("read: ");
    while ((m = read(fd, buf, 1)) > 0 && buf[0] != '\0') {
        printf("%c", buf[0]);
    }
    printf("\n");

    llseek(fd, 0, 0);

    n = write(fd, "hello from user1!", 17);
    printf("write length: %d\n", n);
    n = write(fd, " ", 1);
    printf("write length: %d\n", n);
    n = write(fd, "hello from user2!", 17);
    printf("write length: %d\n", n);

    close(fd);
    return 0;
}

编译生成内核模块并加载:

1
insmod ./hello.ko

查看设备:

1
2
[root@localhost hello]# cat /proc/devices |grep hello
111 hello

确定设备驱动已经加载, 设备已经存在。

这时设备文件/dev/hello并不存在,我们需要使用mknod来创建:

1
mknod /dev/hello c 111 0

编译应用程序:

1
gcc app.c -o app

执行两次应用程序:

1
2
3
4
5
6
7
8
9
10
[root@localhost hello]# ./app
read: hello from kernel!
write length: 17
write length: 1
write length: 17
[root@localhost hello]# ./app
read: hello from user1! hello from user2!
write length: 17
write length: 1
write length: 17

第一次程序从设备文件读取到的是驱动程序BUFFER内的初始值,第二次读到的则是第一次应用程序执行时写入的字符串。

由于像上述例子中加载驱动后再手动创建设备文件比较烦琐,Linux内核又提供了udev的API可以在加载驱动时自动创建设备文件,并在卸载时自动删除设备文件。修改后的initcleanup函数为:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
static int __init hello_init(void) {
    int    ret;

    printk(KERN_INFO "Load hello\n");

    devno = MKDEV(111, 0);
    ret = register_chrdev_region(devno, 1, "hello");

    if (ret < 0) {
        return ret;
    }

    cdev_init(&cdev, &fops);
    cdev.owner = THIS_MODULE;

    cdev_add(&cdev, devno, 1);

    class = class_create(THIS_MODULE, "hello");
    if (IS_ERR(class)) {
        unregister_chrdev_region(devno, 1);
        return PTR_ERR(class);
    }

    device = device_create(class, NULL, devno, NULL, "hello");
    if (IS_ERR(device)) {
        class_destroy(class);
        unregister_chrdev_region(devno, 1);
        return PTR_ERR(device);
    }
    return 0;
}

static void __exit hello_cleanup(void) {
    printk(KERN_INFO "cleanup hello\n");

    device_destroy(class, devno);
    class_unregister(class);
    class_destroy(class);

    unregister_chrdev_region(devno, 1);
    cdev_del(&cdev);
}

资源清除和卸载相关的API在文中没有详细介绍,可以参考Linux Cross Reference
